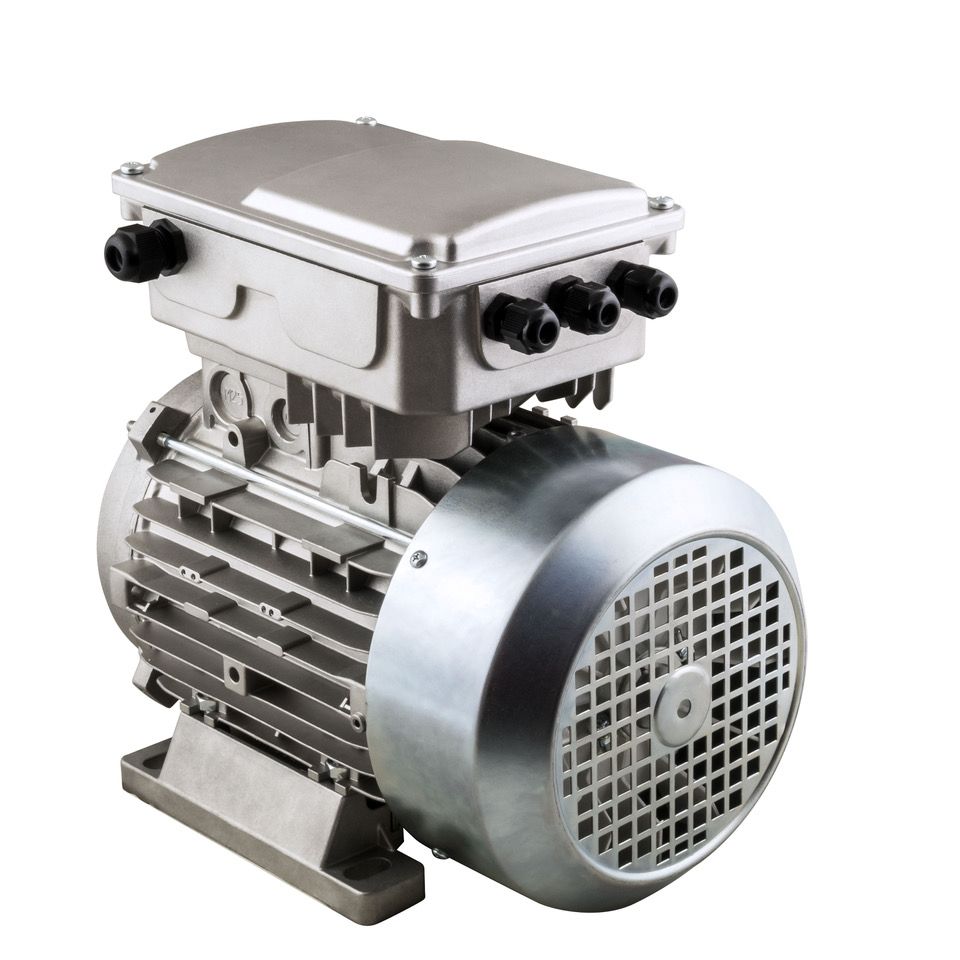

INVERTER ALTAIR ST

0,37kW-0,75kW trifase

Caratteristiche elettriche



PotenzaFino a 0,75kW
AlimentazioneTrifase 400V
Frequenza di uscitaDa 0 a 160Hz
Tipo di controlloV/F SVM ("Space Vector Modulation")
Limite Alimentazione di ingressoDa 340V a 440V frequenza da 42Hz a 60Hz
Tipo di regolazionePWM
Potenza nominale motoreDa 0,37kW fino a 0,75kW
Corrente nominale del motore Fino a 2,10 A
Sovraccaricabilità garantita in servizio continuo150%
Corrente assorbita lato AC3,15 A (RMS)



Caratteristiche meccaniche



Grado di protezione IPFino a IP65
Metodo di raffreddamentoAuto raffreddato, ventilazione forzata

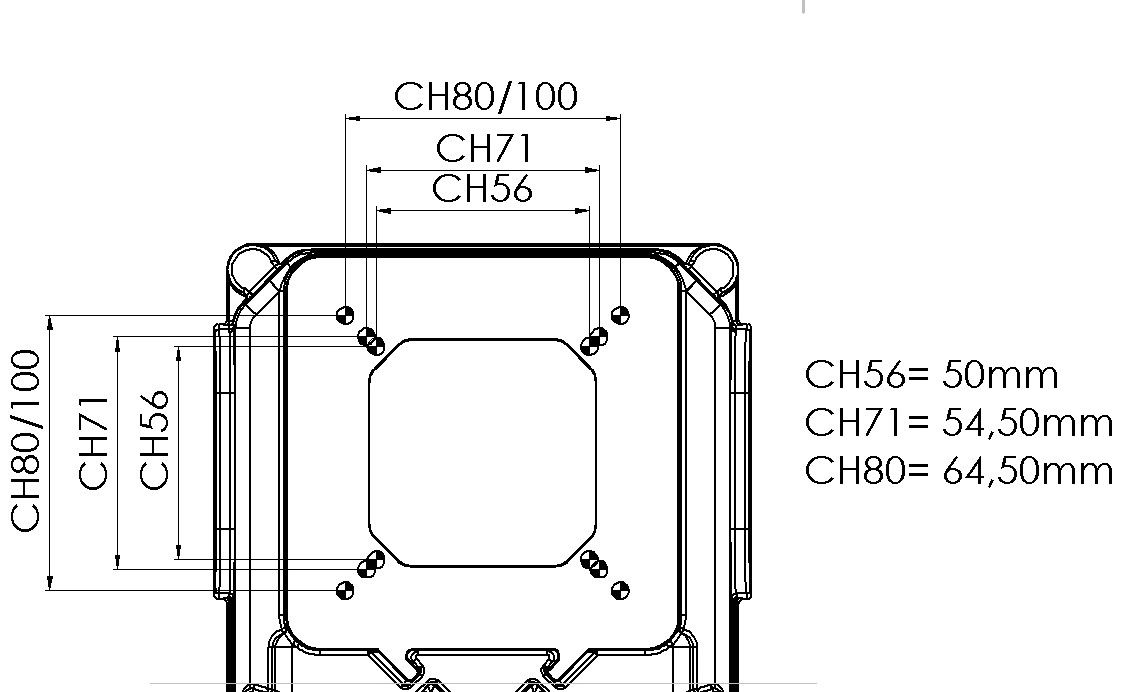

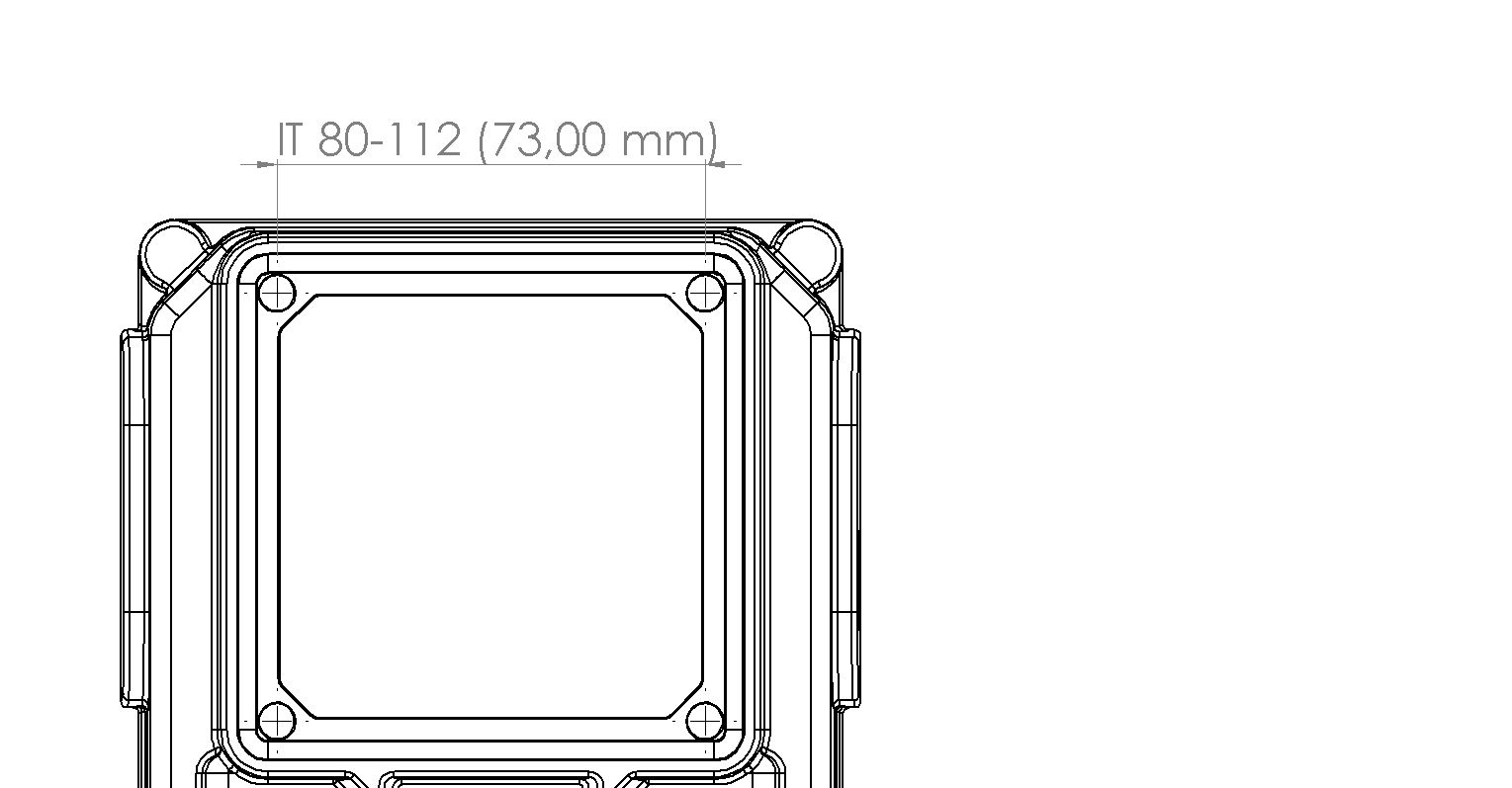

Flange disponibiliIEC-80, IEC-90, IEC-100, IEC-112, CH56, CH-63, CH-71, CH-80, CH-90, CH-100
Ambiente di utilizzoTemperatura ambiente:
da 0°C a 40°C in funzionamento (senza declassamenti)
da -25°C a 75°C fuori tensione (limite: 90°C per 24hmax)
Umidità relativa ambiente: non significativa se correttamente montato sul motore.
Altitudine ambiente: max 1000 m sul livello del mare
Declassamenti:
-3% per ogni °C oltre i 40°C e fino a 60°C max
-5% oltre i 1000 m ogni 1000 m in più sul s.l.m.



Funzionalità generali



Versioni disponibiliBase, Tastiera, Potenziometro, Display
Ingressi Analogici1 programmabile 0-10V, 2-10V, 0-20mA, 4-20mA
Ingressi digitali Opto isolati6, di cui 2 veloci HSI (High Speed Inputs)
Ingressi per EncoderDisponibili (se i due ingressi digitali veloci vengono utilizzati come ingressi veloci non potranno essere utilizzati come ingressi per Encoder)
Uscite disponibili1 Uscita Relè con carico massimo 5 A
ComunicazioneProtocollo Modbus su RS485 opto isolata
ProtezioniCorrente, tensione, temperatura, sovracoppia
Controllo PIDSì (proporzionale, integrativo e derivativo)
Frenatura DCCon iniezione di corrente
Accessori disponibiliWiFi, tastiera di programmazione ALS-1
Norme2014/30/CE, EN 61800-2:1998-04, EN 61800-3:2004-12, EN 61800-5-1:2007-0, EN 61800-5-2:2007-1

Funzionalità programmabili principali



Configurazione comandi Marcia e arresto e riferimento di velocità

Tramite ingressi digitali
Modbus
Terminale ALS-1
WiFi

Display

VelocitàMinima e massima
RampeDi accelerazione e decelerazione lineari
MultispeedFino a 4 velocità configurabili singolarmente con relative rampe di accelerazione e decelerazione
Modalità di arrestoCon rampa o per inerzia
Sicurezza marciaRiavvio consentito o meno in caso di mancata alimentazione
Protezione cos φProgrammazione valore e tempo per l'intervento della protezione di sovracoppia
Frequenza modulazioneQuattro frequenze programmabili per la modulazione
Limite di correnteLimite di corrente per l'intervento della protezione di sovracorrente
Frenata DCValore di tensione programmabile sia in tensione che in tempo per l'intervento della frenata DC
Controllo dello scorrimentoAbilitazione o disabilitazione del controllo
Frequenza massima tensionePossibilità di spostare la frequenza in cui viene raggiunta la tensione nominale del motore
BoostProgrammabile per garantire fino al 25% in più di tensione all'avvio del motore
Tensione motore costantePossibilità di fornire al motore una tensione costante programmabile a prescindere dal valore dell'ingresso dell'alimentazione

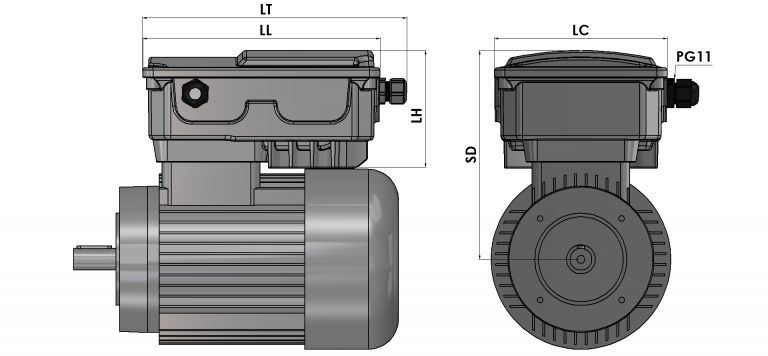

Dimensioni e ingombri

TAGLIASD mmLC mmLL mmLH mmLT vBase mm *LT vTast/vDisp mm *LT vPot mm *
IT80179150206102229206213
IT90187150206102229206213
IT100198150206102229206213
IT112208150206102229206213
CH56149150206102229206213
CH63159150206102229206213
CH71169150206102229206213
CH80179150206102229206213
CH90187150206102229206213
CH100198150206102229206213

* la LT vBase comprende l'ingombro del pressacavo PG9 (immagine sopra), la LT vTast/vDisp comprende l'ingombro del tappo PG9 e la LT vPot comprende l'ingombro del potenziometro.
